2 熱管理の目標

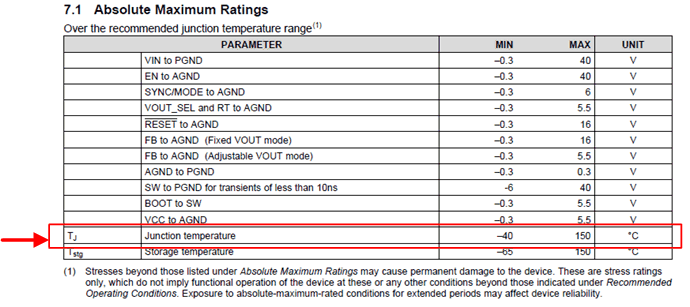

熱管理の目標は、デバイスの最大接合部温度を安全な値以下に維持することです。この安全な値は、図 2-1 の例に示すように、「絶対最大値」仕様のセクションのデータシート内に記載されています。

GUID-D0A26B0C-50F7-410F-9C44-11532C44ED58-low.gif図 2-1 最大接合部温度の仕様

車載認証済みデバイスの場合、これは通常、125℃または 150℃になり、TJ-max と呼びます。良好な熱設計により、あらゆる動作条件下において、コンバータ温度はこの値より低く維持されます。
