スイッチング ノイズの問題への対処

高精度データ アプリケーションを設計する場合の 1 つの優先事項は、DC/DC コンバータのスイッチング ノイズを制御することです。特に複数のパワー セーブ モードで、大きな出力電圧リップルの要因となる過渡バーストに対処する必要があります。このリップルを低減する 1 つの方法は、1 つのスイッチング サイクルの間に出力へ渡されるエネルギー パッケージを最小化することです。ただし、それで十分ではない場合はどうなるでしょうか。

昇圧コンバータ TPS62840 は、静止電流 (IQ) が 60nA であり、実装済みの STOP ピンを使用して、現在のスイッチング サイクルが終わった後にレギュレータのスイッチング動作を直ちに停止することで、完全にスイッチング ノイズのない時間を確保できます (図 12 を参照)。

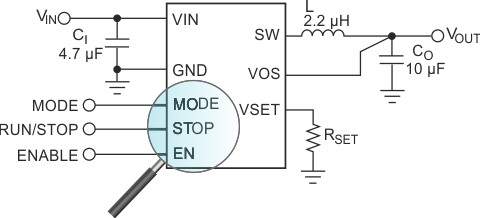

GUID-20210902-SS0I-ZBZ1-ZXZK-5PP8WKFTRBKX-low.gif図 12 STOP ピン機能による TPS62840 のスイッチング ノイズの防止
