リーケージとスレッショルド未満領域での動作という問題への対処

テキサス・インスツルメンツの電源プロセス テクノロジーは、低消費電力の設計に合わせて最適化済みの素子を利用します。高密度の抵抗とコンデンサを斬新な回路手法と組み合わせることで、静止電流 (IQ) とダイ サイズの両方の低減が可能になります。パワー FET とデジタル ロジックは低リーケージのトランジスタを提供すると同時に、速度についても最適化されています。したがって、ISHDN と面積の間で、排他的な (両立が難しい) 妥協を強いられることはありません。加えて、VGS-VT レベルが低い、スレッショルド未満領域での動作に関して高精度のモデル化を実施すると、図 18 のようになり、最小でピコアンペア/マイクロメートル (pA/μm) というバイアス水準まで、信頼性の高い動作を実現できるようになります。

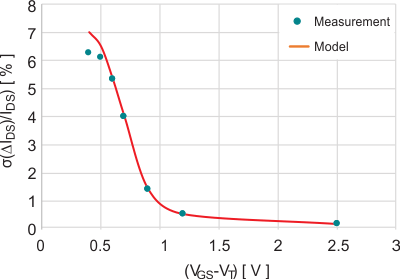

GUID-20210902-SS0I-BL7Z-6PCK-84K8WT7S4NBS-low.gif図 18 シグマ IDS 不整合のパーセンテージと VGS - VT の対比
