4 Reference Frames

Figure 4-1 through Figure 4-6 depict the reference frames generated per Table 1-1. All reference frames were generated using a USB-based CAN bus analyzer.

GUID-20200922-CA0I-SPVB-34PB-C71N5CQRZMVZ-low.png Figure 4-1 Reference Data Frame (Standard MSGID) With No Errors Induced, DLC = 4
GUID-20200922-CA0I-HW3T-XDK9-QGS5GV367VNT-low.png Figure 4-2 Reference Remote Frame (Standard MSGID) With No Errors Induced, DLC = 4

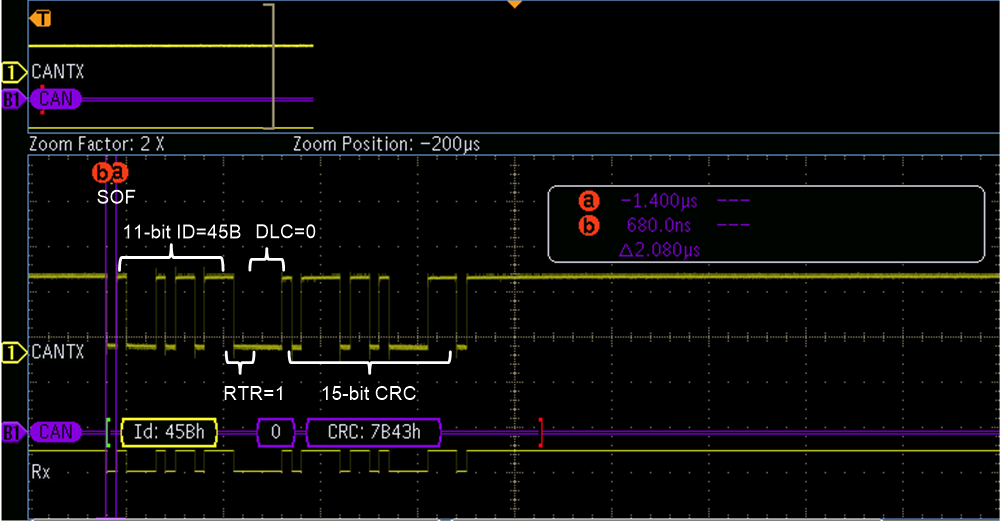

GUID-20200922-CA0I-5VLR-T6ML-9GF3VTPMBKCQ-low.png Figure 4-3 Reference Remote Frame (Standard MSGID) With No Errors Induced, DLC=0
GUID-20200922-CA0I-FZ72-0BW7-XLTVM798FVRX-low.png Figure 4-4 Reference Data Frame (Extended MSGID) With No Errors Induced, DLC = 4
GUID-20200922-CA0I-4G3C-B4JK-VTCPHMLRNRF7-low.png Figure 4-5 Reference Remote Frame (Extended MSGID) With No Errors Induced, DLC = 4
GUID-20200922-CA0I-9FW1-VCCL-VNLM00VT5BTP-low.png Figure 4-6 Reference Remote Frame (Extended MSGID) With No Errors Induced, DLC = 0
