GERA035B February   2019  – June 2024 AMC1035 , AMC1035-Q1 , AMC1100 , AMC1106E05 , AMC1106M05 , AMC1200 , AMC1200-Q1 , AMC1203 , AMC1204 , AMC1204-Q1 , AMC1210 , AMC1211-Q1 , AMC1300 , AMC1300B-Q1 , AMC1301-Q1 , AMC1302 , AMC1302-Q1 , AMC1303E0510 , AMC1303E0520 , AMC1303E2510 , AMC1303E2520 , AMC1303M0510 , AMC1303M0520 , AMC1303M2510 , AMC1303M2520 , AMC1304L05 , AMC1304L05-Q1 , AMC1304L25 , AMC1304L25-Q1 , AMC1304M05 , AMC1304M05-Q1 , AMC1304M25 , AMC1304M25-Q1 , AMC1305L25 , AMC1305L25-Q1 , AMC1305M05 , AMC1305M05-Q1 , AMC1305M25 , AMC1305M25-Q1 , AMC1306E05 , AMC1306E25 , AMC1306M05 , AMC1306M25 , AMC1311 , AMC1311-Q1 , AMC1336 , AMC1336-Q1 , AMC1411 , AMC3301 , AMC3301-Q1 , AMC3302 , AMC3302-Q1 , AMC3306M05 , AMC3306M25 , AMC3330 , AMC3330-Q1 , AMC3336 , AMC3336-Q1 , ISO121 , ISO122 , ISO124 , ISO224



  1.   1
  2.   Kurzfassung
  3.   Marken
  4. 1Einführung in isolierte Verstärker
  5. 2Einführung in isolierte Modulatoren
  6. 3Leistungsvergleich zwischen isolierten Verstärkern und isolierten Modulatoren
  7. 4Isolierte Modulatoren in Traktionsumrichtern
  8. 5Isolierte Verstärker und Modulatoren, Empfehlungen
  9. 6Fazit
  10. 7Änderungsverlauf

1 Einführung in isolierte Verstärker

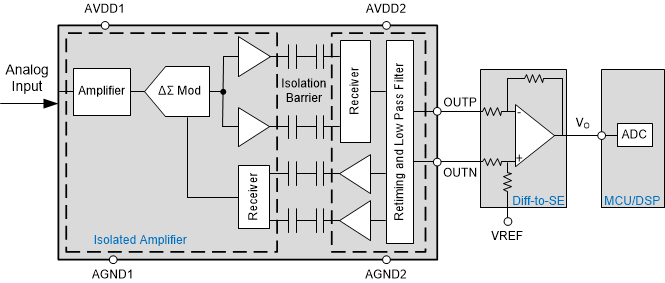

Abbildung 1-1 Zeigt die Implementierung eines auf isolierten Verstärkern basierenden Messdesigns.

AMC1301-Q1 AMC1302-Q1 AMC1304-Q1 AMC1305-Q1 AMC1311-Q1 Implementierung von isolierten VerstärkernAbbildung 1-1 Implementierung von isolierten Verstärkern

Die Eingangsstufe eines isolierten Verstärkers besteht aus einem Eingangsverstärker, der einen Delta-Sigma (ΔΣ)-Modulator ansteuert. Die Verstärkung des Eingangsverstärkers ist fest und wird durch interne Präzisionswiderstände eingestellt. Der ΔΣ-Modulator wandelt das analoge Eingangssignal anhand der internen Referenzspannung und des Taktgenerators in einen digitalen Bitstrom um. Die Treiber übertragen den Ausgang des Modulators über eine Isolationsbarriere, die den Hoch- und den Niederspannungsbereich trennt. Der empfangene Bitstrom und der Taktgeber werden synchronisiert und von einem analogen Tiefpassfilter auf der Niederspannungsseite verarbeitet und als analoges Ausgangssignal dargestellt.

Der Differenzausgang eines isolierten Verstärkers wird häufig in einen einseitig geerdeten Analogausgang mit einer auf einem Operationsverstärker basierenden Schaltung umgewandelt. Dieser Operationsverstärker-basierte Schaltkreis kann auch einen Tiefpassfilter implementieren, um die Signalbandbreite weiter auf eine gewünschte Bandbreite zu reduzieren und dadurch die Rauschleistung des Systems zu verbessern.

Der Analog-zu-Digital-Wandler (ADC), entweder extern oder intern am Mikrocontroller (MCU) oder digitalen Signalprozessor (DSP), empfängt diesen analogen Rückkopplungsausgang und konvertiert diesen in den digitalen Bereich zurück.
