2 Einführung in isolierte Modulatoren

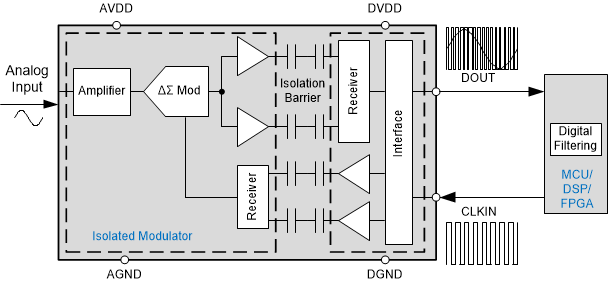

Abbildung 2-1 Zeigt die Implementierung einer Messlösung auf Basis isolierter Modulatoren.

AMC1301-Q1 AMC1302-Q1 AMC1304-Q1 AMC1305-Q1 AMC1311-Q1 Implementierung eines isolierten ModulatorsAbbildung 2-1 Implementierung eines isolierten Modulators

Die Eingangsstufe isolierter Modulatoren ähnelt der isolierter Verstärker. Die Treiber übertragen den Modulatorausgang über die Isolationsbarriere. Der isolierte Datenausgangs-DOUT stellt einen digitalen Bitstrom von 1 und 0 bei einer viel höheren Frequenz (bis zu 20 MHz) bereit. Der Zeitmittelwert dieses Bitstromausgangs ist proportional zur analogen Eingangsspannung. Das gemessene Signal wird mit einem Digitalfilter innerhalb der Mikrocontroller-Familien wie TMS320F2807x und TMS320F2837x, einem DSP, oder einem feldprogrammierbaren Gate-Array (FPGA) rekonstruiert.
