4 트랙션 인버터의 절연 모듈레이터

그림 2-1에서는 차량용 트랙션 인버터에서 절연 모듈레이터 기반 설계의 구현을 보여줍니다.

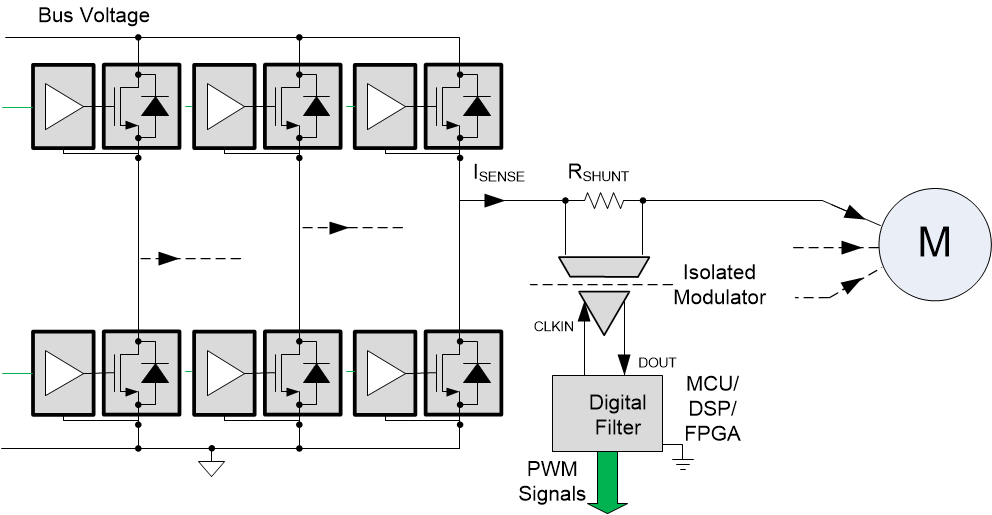

AMC1301-Q1 AMC1302-Q1 AMC1304-Q1 AMC1305-Q1 AMC1311-Q1 절연 모듈레이터를 사용한 전류 측정그림 4-1 절연 모듈레이터를 사용한 전류 측정

트랙션 인버터는 주행 경험에 직접적인 영향을 미치며, 트랙션 모터의 속도 및 토크의 정밀한 제어가 필요합니다. 절연 델타-시그마 모듈레이터와 결합된 션트는 컨트롤러에 최고 품질의 피드백 신호를 제공하여 브리지 트랜지스터를 위한 PWM(펄스 폭 변조) 패턴을 설정합니다. 디지털 필터를 구현하면 엔지니어가 트랙션 모터 제어의 품질을 조정할 수 있습니다.

그림 3-1에서 보듯이 FPGA, MCU 및 DSP에는 여러 개의 디지털 필터를 병렬로 실행할 수 있습니다. 디지털 필터 중 하나는 브리지 트랜지스터를 제어하기 위한 정확한 피드백 신호를 제공하는 고성능 디지털 필터가 될 수 있습니다. 또 다른 디지털 필터는 과부하 또는 과전류 조건을 감지하기 위한 저지연 디지털 필터가 될 수 있습니다. 다른 OSR이 있는 3차(sinc3) 필터를 두 디지털 필터 모두에 사용할 수 있습니다.
