7 電流センス・アンプの配線

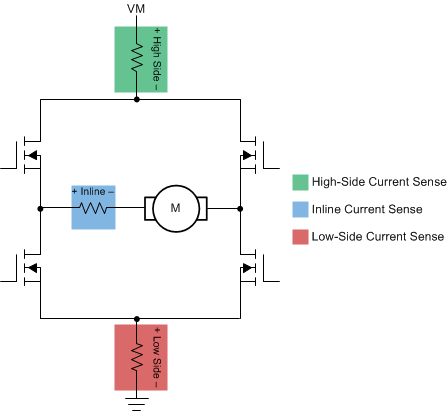

TI の広範なモーター・ドライバには電流センシング機能を内蔵したデバイスが用意されており、その多くは測定源として外部シャント抵抗を使用します。ドライバに電流センス・アンプを内蔵することで、モーター・インターフェイスのオールインワン・ソリューションが実現できます。このソリューションを使うと、より低コストでより高品質の電流センシングが可能です。図 7-1 に、提供しているすべての電流センス・トポロジを示します。

GUID-83DB4A40-9D66-4DA1-B5C0-662C7BC3BC6E-low.gif図 7-1 電流センスのトポロジ

これらのデバイスに組み込まれた内蔵電流センス・アンプ (CSA) は通常 3 つの種類に分類され、それぞれ利点があります。これらの種類について以下のセクションで説明します。
