7.8 入力および出力フィルタ

センス・アンプの入力および出力フィルタは、センス・アンプにできるだけ近づけて配置します。このように配置することで、フィルタとセンス・アンプの間でデバイスが受け取る不要なノイズが制限されます。図 7-7 に、入力フィルタ (C40、R30、R31) のレイアウト例を示します。

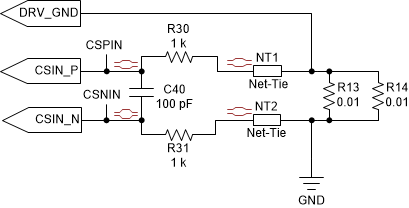

GUID-BCD47934-1705-4285-8BBF-F6C31F492F1C-low.gif図 7-7 入力および出力フィルタの回路図

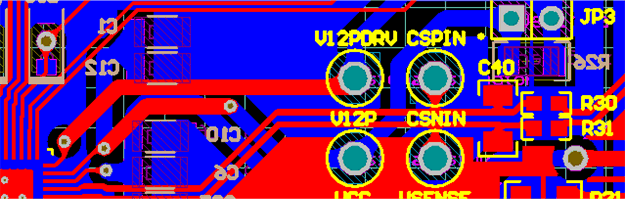

GUID-A048DF70-6708-4D12-8097-362CCB64A0E9-low.gif図 7-8 入力および出力フィルタのレイアウト
