2.2 連続的な最上層のサーマル・パッド

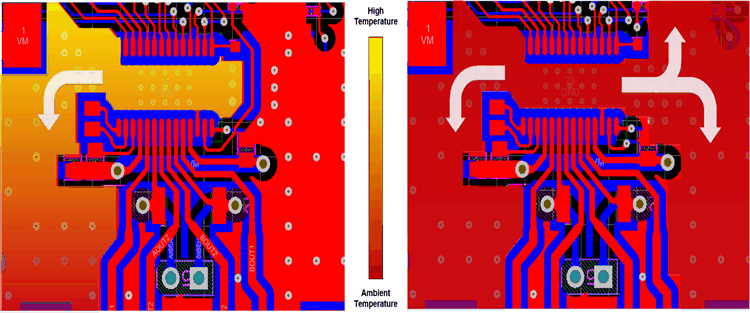

ドライバ・ダイで発生した熱を逃がす経路を作るには、サーマル・パッドをベタの銅プレーンに接続することは重要な要件です。デバイスから熱を逃がすには、サーマル・パッドから基板上のその他の領域まで銅プレーンが連続している必要があります。1 つの良い方法は、ドライバ下の銅ベタ・パターンから幅広の大面積プレーンに幅広の出口路を設けることです。これらのプレーンが途切れていると、熱を逃がす経路が妨げられ、熱抵抗が増加します。熱抵抗が増加すると、同じプレーン上のサーマル・パッドと大面積領域との間の温度差が大きくなります。図 2-2 に、ドライバの下のグランド・プレーンが連続的である場合に対して、グランド・プレーンがくびれている場合に温度が上昇する例を示します。

GUID-EC0DA8BC-DB08-4A09-B8FC-13CD3EB478FA-low.gif図 2-2 くびれたグランド・プレーンと連続的なグランド・プレーンの温度分布の比較

ドライバ下の銅サーマル・パッドが途切れないように保つことは、デバイスを効率的に冷却する上で重要です。面積の大きいプレーンへの幅広の経路を設けることで、ドライバのサーマル・パッドと周囲空気の間の熱抵抗を最小限に抑えることができます。
