7.1 シングル・ハイサイド電流シャント

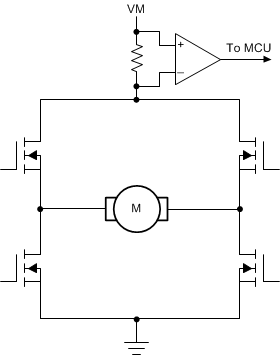

図 7-2 に、ハイサイド電流センスの回路を示します。

GUID-16A30409-1A2E-46CA-9F3F-D600266DF1C2-low.gif図 7-2 ハイサイド電流センス

ハイサイド電流センスを使う利点を以下に示します。

  • 電源から直接電流を測定します。
  • 負荷の短絡を検出できます。
  • グランドの変動に耐えます。

ハイサイド電流センスを使うことの代償は、必要な同相電圧が高いことです。
